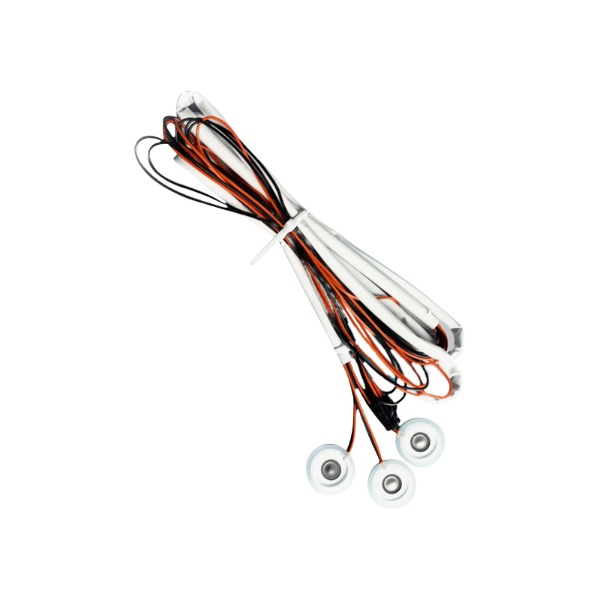

Wszystko, co musisz wiedzieć o medycznych piezoelektrycznych dyskach ceramicznych

Medyczny piezoelektryczny dysk ceramiczny s muszą osiągnąć współczynnik sprzężenia elektromechanicznego w trybie grubości (kt) powyżej 0,48 i impedancję akustyczną poniżej 35 MRayl, aby nadawały się do obrazowania diagnostycznego lub ultradźwięków terapeutycznych. Bez tych parametrów dysk nie będzie w stanie uzyskać wymaganej rozdzielczości ani bezpiecznej penetracji tkanki.

W przeciwieństwie do piezoceramiki przemysłowej lub konsumenckiej, dyski klasy medycznej charakteryzują się ściśle kontrolowaną stratą dielektryczną (tan δ < 0,02) i temperaturą Curie powyżej 300°C, aby zapewnić stabilność podczas sterylizacji i długotrwałej pracy.

Krytyczne właściwości materiału do zastosowań medycznych

Medyczne piezoelektryczne dyski ceramiczne są zwykle wytwarzane ze zmodyfikowanych kompozycji tytanianu cyrkonu ołowiu (PZT). Poniższa tabela przedstawia podstawowe zakresy właściwości dla typowych zastosowań medycznych, takich jak obrazowanie ultradźwiękowe, HIFU (skoncentrowane ultradźwięki o wysokiej intensywności) i czujniki przepływu.

• Stała ładunku piezoelektrycznego (d33): 400–600 pC/N – zapewnia wystarczające przemieszczenie dla wzbudzenia niskim napięciem.
• Względna przenikalność elektryczna (εr): 1200–1800 przy 1 kHz – dopasowuje impedancję elektryczną do obwodów sterownika medycznego.
• Współczynnik jakości mechanicznej (Qm): 60–150 – równoważy czułość (niska Qm) z mocą wyjściową (wysoka Qm) do obrazowania lub terapii.
• Gęstość (ρ): 7,5–7,8 g/cm3 – wpływa na dopasowanie akustyczne do tkanki ludzkiej.

Wymagany jest na przykład dysk stosowany w sondzie ultradźwiękowej serca kt > 0,5 i różnica grubości mniejsza niż ±2 μm na całej średnicy dysku, aby uniknąć zniekształceń fazowych i artefaktów.

Stosunek średnicy do grubości i wybór częstotliwości rezonansowej

Częstotliwość robocza medycznego dysku piezoelektrycznego jest odwrotnie proporcjonalna do jego grubości. W przypadku standardowego dysku radialnego podstawowa częstotliwość trybu grubości f_t (w MHz) ≈ N_t / grubość (mm) , gdzie N_t jest stałą częstotliwościową (zwykle 1900–2100 Hz·m dla materiałów typu PZT-5A).

Typowe pasma częstotliwości medycznych i odpowiadające im wymiary dysków:

• 2–5 MHz (obrazowanie jamy brzusznej i położniczej): grubość 0,4–1,0 mm, średnica typowo 10–25 mm.
• 7,5–10 MHz (naczynia i małe części): grubość 0,2–0,28 mm, średnica 6–12 mm.
• 15–20 MHz (obrazowanie okulistyczne i skórne): grubość 0,1–0,13 mm, średnica 3–6 mm.

Wybór nieprawidłowego współczynnika prowadzi do fałszywych trybów. Dysk klasy medycznej powinien tłumić tryby boczne za pomocą stosunek częstotliwości promieniowej do grubości < 0,7 aby uniknąć zakłóceń rezonansu grubości pierwotnej.

Dopasowanie akustyczne i integracja warstwy podkładowej

Goły dysk ceramiczny ma impedancję akustyczną ~34 MRayl, podczas gdy ludzka tkanka miękka ma ~1,5 MRayl. Bez pasujących warstw, odbija się ponad 88% energii ultradźwiękowej na styku dysk-tkanka, co powoduje, że urządzenie staje się nieskuteczne.

Dlatego medyczny dysk piezoelektryczny nigdy nie jest używany samodzielnie. Wymaga:

• Jedna lub dwie pasujące warstwy (każdy o impedancji pośredniej, np. 9–12 MRayl), aby zwiększyć wydajność transmisji do ponad 80%.
• Warstwa spodnia o wysokim tłumieniu (impedancja akustyczna 15–25 MRayl, tłumienie > 20 dB/cm/MHz) w celu tłumienia promieniowania tylnego i skracania czasu trwania impulsu.

Na przykład dodanie pojedynczej warstwy pasującej o grubości λ/4 przy częstotliwości środkowej poprawia szerokość pasma 45% do 72% , bezpośrednio zwiększając rozdzielczość obrazu.

Połączenia elektryczne i stabilność działania w warunkach medycznych

Wyprodukowane dyski ceramiczne nie są jeszcze piezoelektryczne, dopóki nie zostaną wypolerowane. Aby uzyskać wyrównanie domen, dyski klasy medycznej wymagają napięcia biegunowego 2–4 kV/mm w temperaturze 100–150°C przez 15–30 minut. Niekompletne poling skutkuje zmniejszeniem d33 o ponad 30% i niestabilną charakterystyką częstotliwościową.

Po polerowaniu dyski ulegają starzeniu termicznemu i stabilizacji. Kryteria akceptacji medycznej obejmują:

• Dryft pojemności < 3% po 500 godzinach w temperaturze 37°C (temperatura ciała) i wilgotności 90%.
• Rezystancja izolacji > 10 GΩ przy napięciu 500 V DC, aby zapobiec prądom upływowym w sondach mających kontakt z pacjentem.
• Brak depolaryzacji poniżej 200°C przetrwać sterylizację tlenkiem etylenu lub autoklaw (121°C).

Straty dielektryczne i wytwarzanie ciepła w dyskach terapeutycznych

W przypadku zastosowań medycznych z falą ciągłą lub wysokimi cyklami pracy (np. Fizjoterapia ultradźwiękowa, cięcie chirurgiczne) dysk musi rozpraszać ciepło bez zmiany rezonansu. Kluczowym miernikiem jest współczynnik strat dielektrycznych (tan δ) . Przy 1 MHz i 20 V/mm dyski do terapii medycznej utrzymują tg δ < 0,015, ograniczając wzrost temperatury do < 15°C przy mocy akustycznej 1 W/cm².

Tarcza o współczynniku tg δ wynoszącym 0,03 (powszechnym w tanich tarczach przemysłowych) wygenerowałaby dwukrotnie więcej ciepła, co prowadzi do:

• Dryf częstotliwości 0,5–1,2% na wzrost o 10°C , powodując odstrojenie od elektroniki sterującej.
• Niedopasowanie rozszerzalności cieplnej warstw wiążących, powodujące rozwarstwienie po < 50 cyklach obróbki.

Dlatego też dyski do terapii medycznej określają maksymalną prędkość drgań < 0,5 m/s RMS i zawierają zintegrowane czujniki temperatury w zespole sondy.

Wymagania dotyczące biokompatybilności i kapsułkowania

Sam surowy dysk ceramiczny nie jest biokompatybilny ze względu na zawartość ołowiu (typowy PZT zawiera 60–70% ołowiu wagowo). Dlatego medyczne standardy regulacyjne (IEC 60601-2-37, wytyczne FDA) nakazują hermetyzację. Dysk musi być hermetycznie zamknięty lub pokryty parylenem-C (grubość 5–15 μm) lub żywicą epoksydową klasy medycznej.

Walidacja enkapsulacji obejmuje:

• Badanie cytotoksyczności ISO 10993-5: brak lizy komórek wokół otoczkowanego krążka.
• Analiza wymywanego ołowiu: < 0,1 μg/cm²/dzień w symulowanym płynie ustrojowym.

Bez odpowiedniej hermetyzacji nawet awaria pojedynczego dysku może spowodować przekroczenie kosztów ponownej certyfikacji sondy 10 000 dolarów za każde zdarzenie (zgłaszanie i testowanie zgodnie z przepisami).

Testowanie wydajności przed integracją medyczną

Każda partia medycznych dysków piezoelektrycznych musi przejść standardowe testy elektryczne i akustyczne. Kryteria akceptacji/odrzucenia oparte na IEEE 176-1987 i IEC 60483:

• Wielkość impedancji w rezonansie: ±10% wartości nominalnej.
• Kąt fazowy w rezonansie: > 85° (tryb czysty).
• Tolerancja pojemności: ±5% przy 1 kHz, 25°C.
• Zmiana grubości: ≤ ±3 μm na powierzchni dysku w przypadku układów.

Dysk, który przekracza te limity, można bezpośrednio zintegrować z medycznym przetwornikiem ultradźwiękowym lub aplikatorem terapeutycznym bez konieczności dalszego dostrajania, co pozwala zaoszczędzić 15–20 godzin kalibracji inżynieryjnej na sondę.
